В комплект подъемного оборудования входит множество деталей, и их возможные комбинации многочисленны. Даже простой компонент, при правильном выборе и использовании, может повысить качество и эффективность всей системы.
Понимание этих параметров поможет вам выбрать оптимальный инструмент для вашей задачи и обеспечить безопасность и эффективность работы. В этом блоге мы, Grandlifting, расскажем, как подъемные зажимы— «наконечник копья» в обработке материалов — работы и то, как они классифицируются.
Что такое подъемные зажимы?
A подъемный зажим прочное механическое устройство, предназначенное для безопасного захвата, подъема и перемещения тяжелых материалов в промышленных условиях. Обычно изготавливается из высокопрочной кованой или легированной стали и оснащен зубчатыми или закаленными губками для надежного захвата и предохранительной защелкой или запирающим механизмом для безопасного использования. Корпус зажима обычно имеет С- или U-образную форму, поворотную губку и подъемную проушину или скобу в верхней части для крепления к кранам или подъемникам.
Основные компоненты
Подъёмные захваты состоят из нескольких основных частей, которые вместе обеспечивают надёжную обработку грузов. Конструкция некоторых моделей может отличаться, но основная концепция их конструкции остаётся неизменной.
- Тело: Формирует основную конструкцию и вмещает внутренние механизмы.
- челюстной: Захватывает материал напрямую, часто с помощью зубчатых или текстурированных поверхностей.
- Рычаг: Активирует зажимное действие с помощью ручного или гидравлического привода.
- Поворотный штифт: Позволяет челюсти плавно открываться и закрываться.
- Июль: Обеспечивает точку соединения для скоб или крюков.
Принцип работы
Грузоподъемные захваты — это гениальные устройства, в которых используются фундаментальные механические принципы для надежного удержания груза.
Их действие начинается с рычага, который многократно увеличивает первоначальное усилие оператора, обеспечивая значительно более прочный захват. Это усилие затем передаётся через кулачковый механизм.
Когда подъемное оборудование создает натяжение, кулачок поворачивается в заблокированное положение, что еще больше усиливает фиксацию зажима.
Чтобы предотвратить проскальзывание, губки оснащены поверхностями с высоким коэффициентом трения, которые врезаются в материал.
Наконец, подпружинивание играет решающую роль в поддержании постоянного давления на груз на протяжении всего процесса подъема, обеспечивая стабильное и надежное соединение во время движения.
Основные типы подъемных захватов
Подъёмные захваты делятся на три основные категории, каждая из которых разработана для определённого расположения материалов и задач по погрузочно-разгрузочным работам. Эти захваты обеспечивают надёжное крепление груза и повышают эксплуатационную безопасность в промышленных условиях.

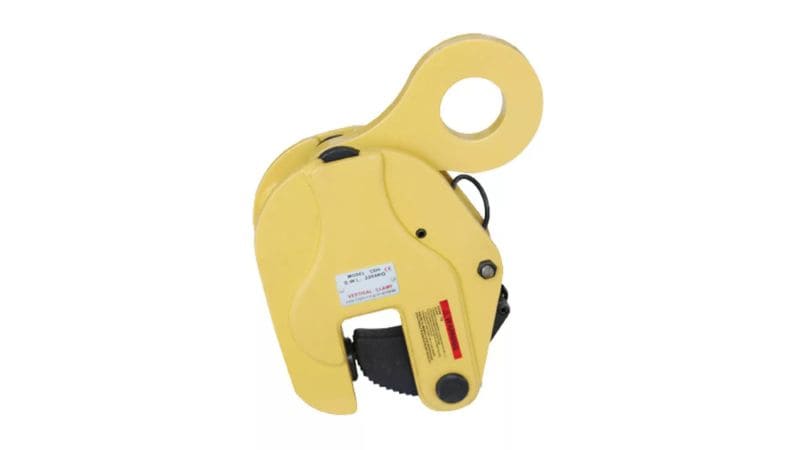

Вертикальные подъемные захваты
Вертикальные подъемные захваты Поднимают стальные пластины или листы из горизонтального положения в вертикальное. Они оснащены надёжной подъёмной проушиной, предохранительными механизмами и износостойкими захватами. Эти захваты обеспечивают контролируемый и безопасный подъём, снижают риск травматизма и повышают эффективность работы.

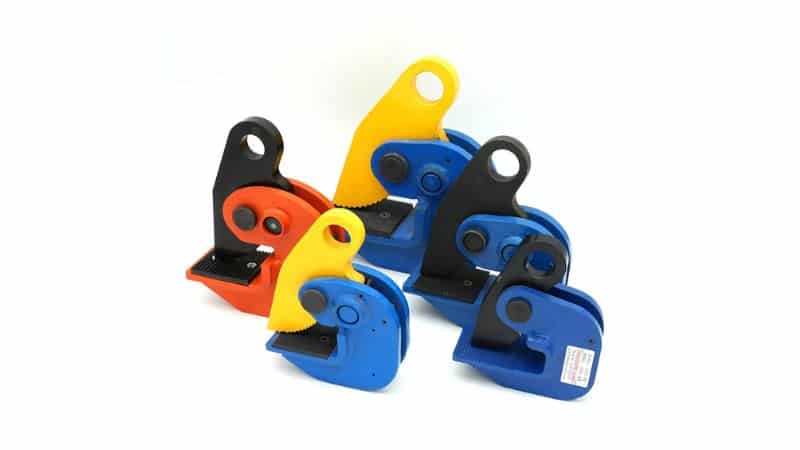

Горизонтальные подъемные зажимы
Горизонтальные подъемные захваты Перемещают пластины или листы, сохраняя горизонтальное положение. Обычно они работают парами, часто с траверсами, для надёжного захвата более широкой поверхности. Эти захваты эффективно справляются с тонкими пластинами большой площади, предотвращая повреждения при транспортировке.
Зажимы для балок
Балочные зажимы Крепятся к стальным балкам или фермам для подъёма и позиционирования. Они надёжно захватывают элементы конструкции, не повреждая их, обеспечивая как вертикальный, так и горизонтальный подъём. Балочные захваты широко используются на строительных площадках и при проектировании стальных конструкций для безопасного и эффективного размещения материалов.
Ниже представлена таблица, поясняющая три основных типа в более простой форме.
| Тип | Заполнитель | Ориентация подъема | Типичные отрасли |
|---|---|---|---|
| Вертикальный подъемный зажим | Подъем пластин из горизонтального положения в вертикальное | вертикальный | Изготовление, строительство, верфи |
| Горизонтальный подъемный зажим | Перемещение пластин в горизонтальном положении | горизонтальный | Складирование, металлообработка |
| Beam Clamp | Подъем стальных балок и ферм | Вертикальный или горизонтальный | Строительство, монтаж стальных конструкций |
Выбор правильного зажима для вашей работы
Выбор подходящего подъемного захвата требует оценки нескольких критических факторов. Чтобы лучше понять это, мы также продемонстрируем несколько примеров выбора правильных захватов для ваших проектов.
Грузоподъемность и материал
С точки зрения грузоподъемности и материала работникам следует выбирать зажимы с Безопасная рабочая нагрузка (SWL) превышающую фактическую нагрузку не менее чем на 25%, желательно изготовленную с hкомпоненты из высокопрочной стали для тяжелых грузов. Антикоррозийные покрытия такие как оцинкование или эпоксидное покрытие защищают зажим в суровых условиях. Совместимость материалов определяет тип зажима для конкретных форм, таких как пластины, трубы или балки, исоответствие троса толщине и кривизне груза предотвращает соскальзывание и повреждение материала во время подъемных операций.
Мы приведем несколько примеров, чтобы прояснить для вас процесс выбора зажима:
Сценарий 1: Погрузка стальных листов в/из транспортных средствЧтобы выгрузить тяжёлую плиту из грузовика и поставить её на ребро, вертикальные подъёмные захваты — единственный безопасный вариант. Их кулачковый механизм разработан для надёжного захвата и удержания груза при его повороте из горизонтального положения в вертикальное.
Сценарий 2: Укладка стальных листов на оборудование для дальнейшей обработки. Если вам нужно снять эту же пластину с грузовика и положить её ровно на станину лазерной резки, используйте пару горизонтальных подъёмных захватов с траверсой. Такая конструкция распределяет вес, предотвращая изгиб пластины, и обеспечивает надёжный захват на большей площади поверхности.

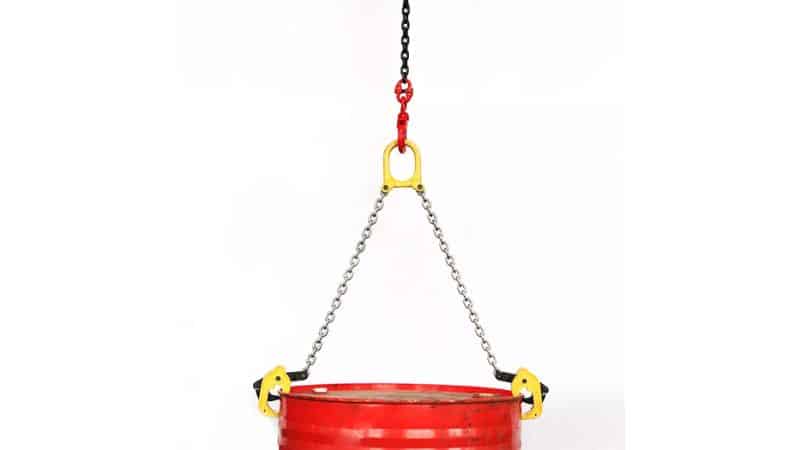

Сценарий 3: Перемещение других объектов, имеющих кривые или неправильные формы. В промышленных условиях обязательно присутствуют бочки, барабаны, трубы и другие предметы неправильной формы, требующие подъёма, поэтому необходимы специальные захваты. При покупке обязательно обращайте внимание на ключевые слова, например: зажим для подъема труб , зажим для подъема барабана , зажим для ствола , и т.д.
Функции безопасности и сертификаты
Производители проектируют зажимы для соответствовать международным стандартам, включая CE, GS и ISO. Механические запирающие механизмы и зубчатые губки закрепить груз и исключить случайные падения. Нецарапающие прокладки защитить чувствительные или готовые поверхности от повреждения зажимами. Эргономичный дизайн Повышают безопасность оператора и снижают физические усилия при креплении и снятии. Эти функции гарантируют соответствие международным нормам безопасности при работе с материалами.
Эти функции могут принести большую пользу вашему проекту; позвольте нам показать вам некоторые возможности:
Сценарий 1: Размещение верхней балки. При правильном монтаже рабочий может поднять чрезвычайно тяжёлую балку на высоту десятков футов за считанные секунды. Этот трюк полностью основан на внутреннем механизме блокировки балочного зажима и предохранительной защёлке на его скобе. Эти особенности предотвращают выпадение груза из-за смещения или соприкосновения с другими конструкциями.

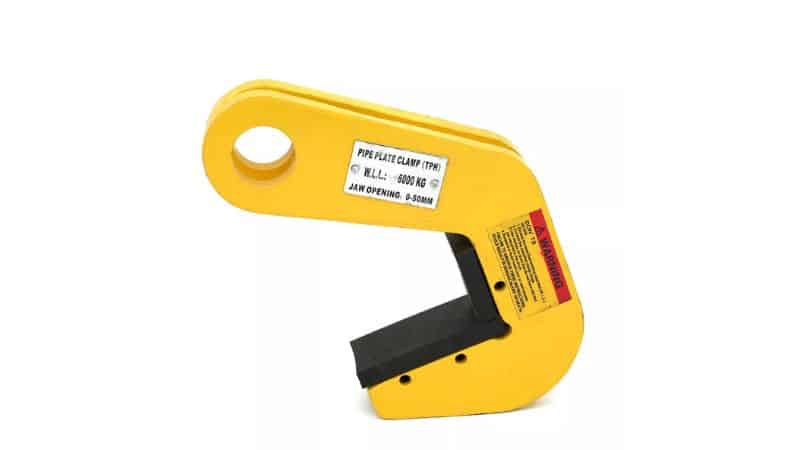

Сценарий 2: Перемещение обработанных деталей с деликатной отделкой. Зеркальная нержавеющая сталь и гальванизированные металлические поверхности невероятно подвержены повреждениям. Без надлежащей защиты захват может испортить обработанную поверхность детали, оставляя вмятины и царапины по всей поверхности контакта. зажимы с накладками, не оставляющие царапин в такой ситуации просто необходимы.
Техническое обслуживание, устранение неисправностей и надлежащее обучение
Для обеспечения безопасности и предотвращения повреждений необходимо регулярно осматривать, очищать и правильно хранить подъёмные захваты. В этой главе мы рассмотрим их более подробно с трёх точек зрения, поэтому продолжайте читать и узнайте о них больше!
Регулярные процедуры технического обслуживания
Регулярное техническое обслуживание гарантирует безопасность и надёжность ваших грузоподъёмных захватов. Составьте чёткий график выполнения следующих важных задач:
Визуальный осмотр следует проводить перед каждым использованием и ежемесячно. Инспектор должен обращать внимание на наличие признаков износа, трещин или деформации корпуса, зажимов и рычажных механизмов. Не забывайте документировать все проверки и действия по техническому обслуживанию.
Работникам следует очищать зажимы по мере необходимости. Удаляйте грязь, смазку и мусор, которые могут помешать работе или скрыть повреждения. Стоит отметить, что некоторые чистящие средства могут повредить защитное покрытие зажимов, поэтому перед использованием всегда проверяйте их химические свойства.
Правильное хранение также продлевает срок службы зажимов. Храните зажимы в сухом, безопасном месте, защищенном от воздействия окружающей среды.
Распространенные ошибки и решения
Ошибки в работе часто возникают при погрузочно-разгрузочных работах, и инспекторам и рабочим на месте крайне важно устранять их заранее, чтобы не допустить серьезных повреждений, травм и остановок рабочего процесса:
Очевидно, что использование повреждённого оборудования и/или превышение номинальной грузоподъёмности являются критическими ошибками. Независимо от стоимости, никогда не используйте хомуты с видимыми трещинами, чрезмерным износом или деформированными компонентами, а также никогда не превышайте допустимую рабочую нагрузку (SWL), даже временно.
Помимо этих двух очевидных ошибок, есть и другие ненадлежащие действия, которые могут повлечь за собой потенциальные риски:
Неправильное зацепление груза приводит ко многим поломкам, поэтому следите за тем, чтобы захват полностью соприкасался с материалом и не располагался на краях или сварных швах.
Использование зажимов не по назначению также может привести к непредвиденным последствиям. Никогда не используйте вертикальные зажимы для горизонтального подъёма и не используйте стандартные зажимы на готовых поверхностях. Выберите тип зажима, соответствующий вашим требованиям.
Неправильные углы строп влияют на грузоподъёмность. Боковая загрузка или подъём под углом могут значительно снизить фактическую безопасную рабочую нагрузку. По возможности поднимайте груз вертикально и ознакомьтесь с рекомендациями производителя по подъёму под углом.
Требования к обучению операторов

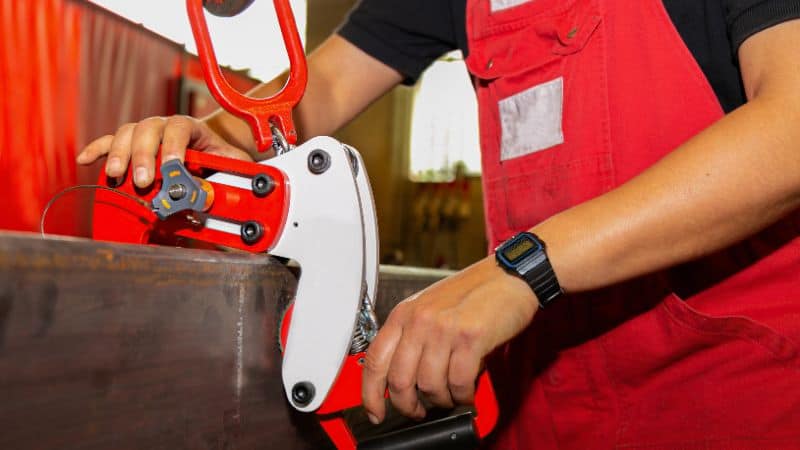

Правильная подготовка гарантирует безопасную эксплуатацию зажима:
Все операторы должны пройти специальное обучение по типам зажимов, которые они будут использовать. Это включает в себя понимание ограничений грузоподъемности, правильных методов захвата и требований к проверке.
Обучение должно охватывать как обычные рабочие процессы, так и действия в чрезвычайных ситуациях. Операторы должны знать, как действовать в случае смещения груза или неисправности оборудования во время подъёмных работ.
Регулярное повышение квалификации поддерживает профессиональный уровень. Планируйте ежегодные обновления обучения и каждый раз, когда на вашем объекте появляются новые типы оборудования.
Документируйте все учебные занятия и ведите учёт квалификации операторов. К работе с подъёмным оборудованием допускаются только уполномоченные и обученные специалисты.
Заключение
В этой статье мы расскажем о различных типах подъемных захватов: что они собой представляют, как их использовать и как их выбирать. Обладая новыми знаниями и четким пониманием, вы теперь готовы делать обоснованный выбор для своих проектов. Так почему бы не ознакомиться с нашими обширные списки подъемных захватов В Grandlifting? Загляните на наш сайт, чтобы узнать больше!
FAQ
Существуют ли другие типы подъемных захватов?
Существует несколько других типов подъемных захватов, определения которых в некоторой степени совпадают с тремя основными типами из-за различий в стандартах классификации. К ним относятся:
- Винтовые зажимы: Прочные зажимы, используемые с рычажными талями с храповым механизмом для точного позиционирования стали и других материалов.
- Хомуты для труб: Предназначены для закрепления труб, кабелей или цилиндрических предметов, обычно используются при сантехнических и электромонтажных работах.
- Зажимы для балок: Специализируется на подъеме и транспортировке балок, часто используемых в строительстве.
- Испытательные зажимы для падений: Используется для имитации падений и ударов с целью проверки прочности изделий или конструкций.
- Зажимы для подъема рельсов: Предназначен для подъема и перемещения железнодорожных компонентов, таких как рельсы и шпалы.
- Зажимы для крепления: Используется в кровельных работах для надежной фиксации черепицы или гонта во время монтажа.
- Тянущие зажимы: Используется для захвата и подъема свай, обычно в морской или строительной среде.
- Зажимы для подъема пластин (вертикальные зажимы для пластин): Специально для подъема и вертикального перемещения металлических пластин.
Как факторы окружающей среды влияют на использование подъемных захватов?
Условия окружающей среды критически важны для безопасности. В условиях сильного холода стандартная сталь может стать хрупкой и склонной к растрескиванию. В высококоррозионных средах (например, на химических заводах, в морских условиях) часто требуются хомуты из нержавеющей стали для предотвращения ослабления конструкции из-за ржавчины. Всегда проверяйте спецификации производителя, чтобы определить предполагаемую среду эксплуатации и диапазон температур хомута.
Можно ли использовать подъемный зажим с любым типом подъемного оборудования?
Хотя захваты разработаны для использования с кранами и подъёмниками, некоторые специализированные захваты могут быть адаптированы для использования с другим оборудованием, например, вилочными погрузчиками. Однако это во многом зависит от конструкции захвата и инструкций производителя. Например, использование стандартного захвата с экскаватором может подвергнуть его воздействию опасных динамических сил и ударных нагрузок, на которые он не рассчитан. Всегда консультируйтесь с производителем, прежде чем использовать захват с нестандартным оборудованием.
